توليد ملفات ++ODB من برنامج Altium Designer
اخر تعديل: السبت 26 مارس 2022 م - الموافق 23 شعبان 1443 هـ
لوجيك نيد توصي بإستخدام انواع الملفات "الذكية" الجديدة مثل النوع ++ODB وتفضله على التنسيقات القديمة مثل ( Gerber RS-274X / ملفات تخريم Excellon) وذلك لضمان قابلية تصنيع فائقة خالية من العيوب لما تتضمنة تلك الملفات الذكية من بيانات متسقة.
لتوليد ملفات ++ODB من برنامج Altium Designer يرجى اتباع الخطوات التالية:
|
1- |
افتح التصميم الخاص بك في برنامج Altium Designer و تحقق من توافق الملفات. فى هذا المثال إستخدمنا اسم الملف "MyPCB.PcbDoc" كمثال.

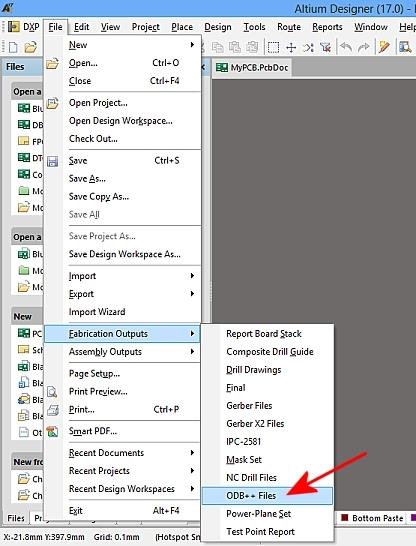

من القائمة الرئيسية إختر "File" ثم إختر منها "Fabrication Outputs" ثم اختر "ODB++ Files".
|
|
2- |

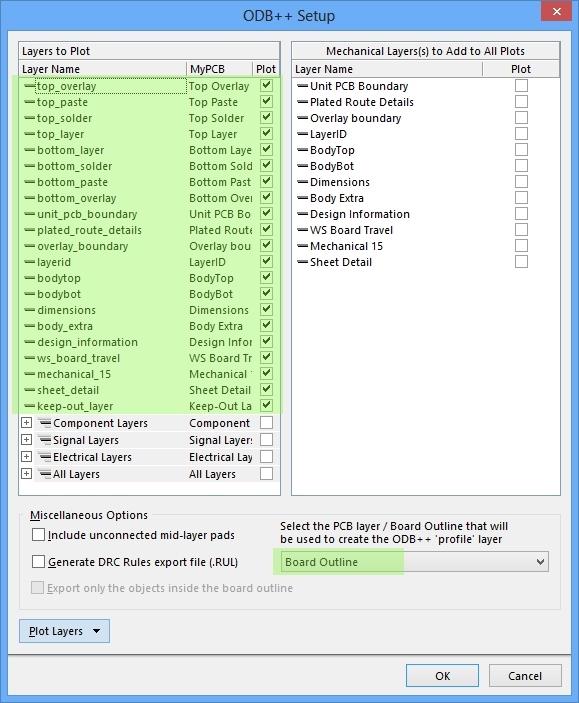

في نافذة "ODB++ Configuration" ، اتبع الإختيارات المحددة كما هو موضح فى الشكل التالى:
(فى الشكل التالى استخدمنا اللون الأخضر لنوضح لك ما يجب عليك إختياره)
|
|
3- |
عند الإنتهاء من إتمام عملية توليد وتصدير الملفات سيوف نلاحظ انة قد تم إنشاء مجلد جديد بإسم "odb" وكذلك ملف أرشيف مضغوط من نوع ZIP وآخر من نوع TGZ فى الموقع المحدد في حقل مسار الإخراج في التبويب المسمى "Options" في مربع الحوار "خيارات المشروع". (بشكل افتراضي نفس مكان ملفات التصميم)
حدد ملف الأرشيف الذى من نوع ZIP وإسمه يحمل نفس اسم ملف التصميم ولكن بلإمتداد zip*.
قم بإرسال ملف الأرشيف المضغوط هذا (ZIP ) إلينا لطلب تنفيذ اللوحة الإلكترونية.
الآن ، قد اتممت جميع الخطوات المطلوبة.
نوصيك بشدة بأن تقوم بفحص الملفات الناتجة قبل ضغطها وإرسالها إلينا ،فحصًا سريعًا باستخدام أي برنامج من برامج عرض ++ODB أو إنزال برنامج ODB++ Free Viewer لتتأكد من ان التصميم المصدر مطابق لما تريد تنفيذه بالفعل ، قبل تأكيد عملية التنفيذ لدينا. |
