توليد ملفات Gerber و Drill من برنامج Autodesk Eagle الإصدار 8.5 أو ما يسبقه
اخر تعديل: الثلاثاء 12 مارس 2024 م - الموافق 3 رمضان 1445 هـ
عملية توليد جميع ملفات التصنيع اللازمة بسيطة للغاية في برنامج Eagle ، وتختلف عن معظم برامج التصميم الأخرى. يمكنك استخدام ملف CAM Job لتصديرها لك. يمكنك توليد الملفات المطلوبة لتنفيذ تصميمك باستخدام ملفات تهيئة معدة مسبقًا من قِبل "لوجيك نيد" لضمان تصدير جميع الملفات الضرورية من التصميم الخاص بك ، بالتنسيق الصحيح ، لطلب امر التنفيذ في خدمة لوجيك نيد لتنفيذ اللوحات الإلكترونية بسهولة ويسر.
بالنسبة لبرنامج Eagle الإصدار 8.5 أو إصدار سابق
|
1- |
قم بتنزيل ملف CAM Job الذي تمت تهيئته مسبقًا
رقم الإصدار: A2
إسم الملف:
LogicNeed_Eagle_GerberRS274X_Generater_Ver_A2.cam
وصف الملف:
ملف Job خاص ببرنامج Autodesk Eagle إصدار 8.5 او ما يسبقه.
|
|
2- |

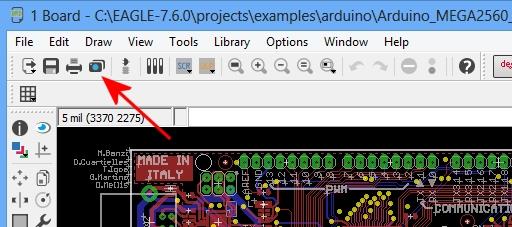

افتح التصميم الخاص بك في Eagle ثم انقر على أيقونة CAM ، سيؤدي ذلك إلى فتح نافذة CAM Processor.
|
|
3- |

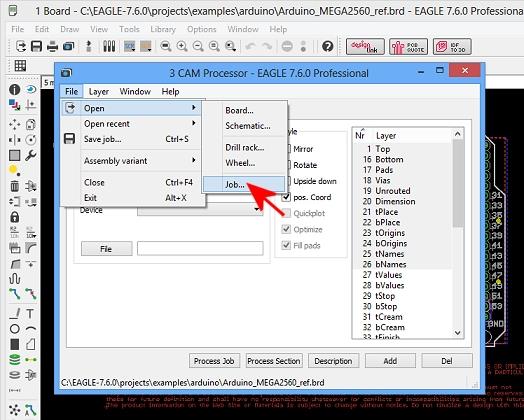

في النافذة الجديدة ، حمل ملف CAM Job (الذى قمت بأنزالة من موقعنا فى الخطوة 1)، وذلك بالضغط على قائمة File ثم نختار Open ثم Job .
|
|
4- |

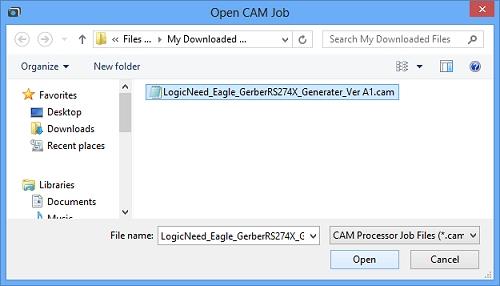

سيظهر لك مربع الحوار الخاص بأختيار الملف المراد فتحة ، حدد مسار الملف CAM Job الذي قمت بتنزيله (في الخطوة 1) وافتحه.
يجب ملاحظة ان ملفات Eagle 274 الافتراضية الخاصة بتصدير الملفات لن تعمل بشكل صحيح وقد تؤدي إلى حدوث أخطاء، لذا يرجى التأكد من أنك تستخدم ملف Logic Need CAM Job الذى انزلتة من موقعنا،
|
|
5- |

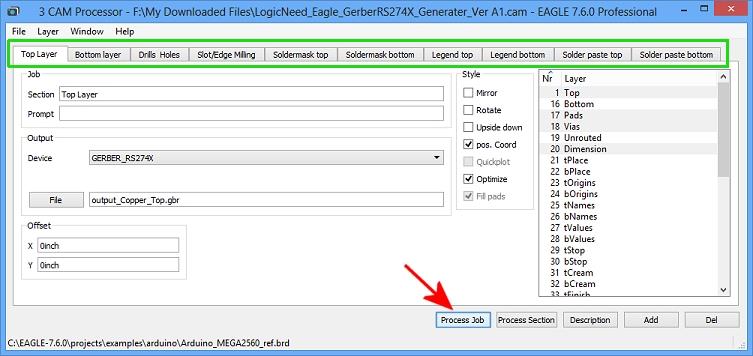

سيقوم ملف CAM بتصدير جميع الطبقات المطلوبة بصيغة Gerber ، بالإضافة إلى ملف الحفر بتنسيق Excellon ، وسيقوم بتسمة الملفات المصدرة بالمسميات والإمتدادات المتوافة والمفضلة لدى انظمتنا. انقر على زر Process Job لبدء عملية التصدير.
|
|
6- |

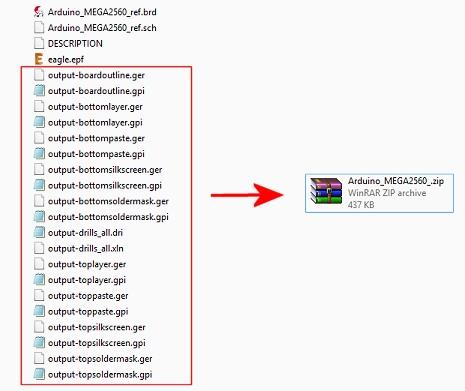

سيتم تصدير ملفات التصنيع في نفس مكان مسار ملفات التصميم الخاصة بك. يرجى التحقق من إنشاء ملفات التصنيع العشرة. ضع هذه الملفات في ملف أرشيف (ZIP أو RAR) بأستخدام اى برنامج من برامج ضغط الملفات مثل Win-Rar او Win-ZIP
|
|
7- |
قم بإرسال ملف الأرشيف هذا (ZIP أو RAR) إلينا لطلب تنفيذ اللوحة الإلكترونية.
الآن ، قد اتممت جميع الخطوات المطلوبة.
نوصيك بشدة بأن تقوم بفحص الملفات الناتجة قبل ضغطها وإرسالها إلينا ،فحصًا سريعًا باستخدام أي برنامج من برامج عرض Gerber أو برنامج online Gerber Viewer لتتأكد من ان التصميم المصدر مطابق لما تريد تنفيذه بالفعل ، قبل تأكيد عملية التنفيذ لدينا. |
